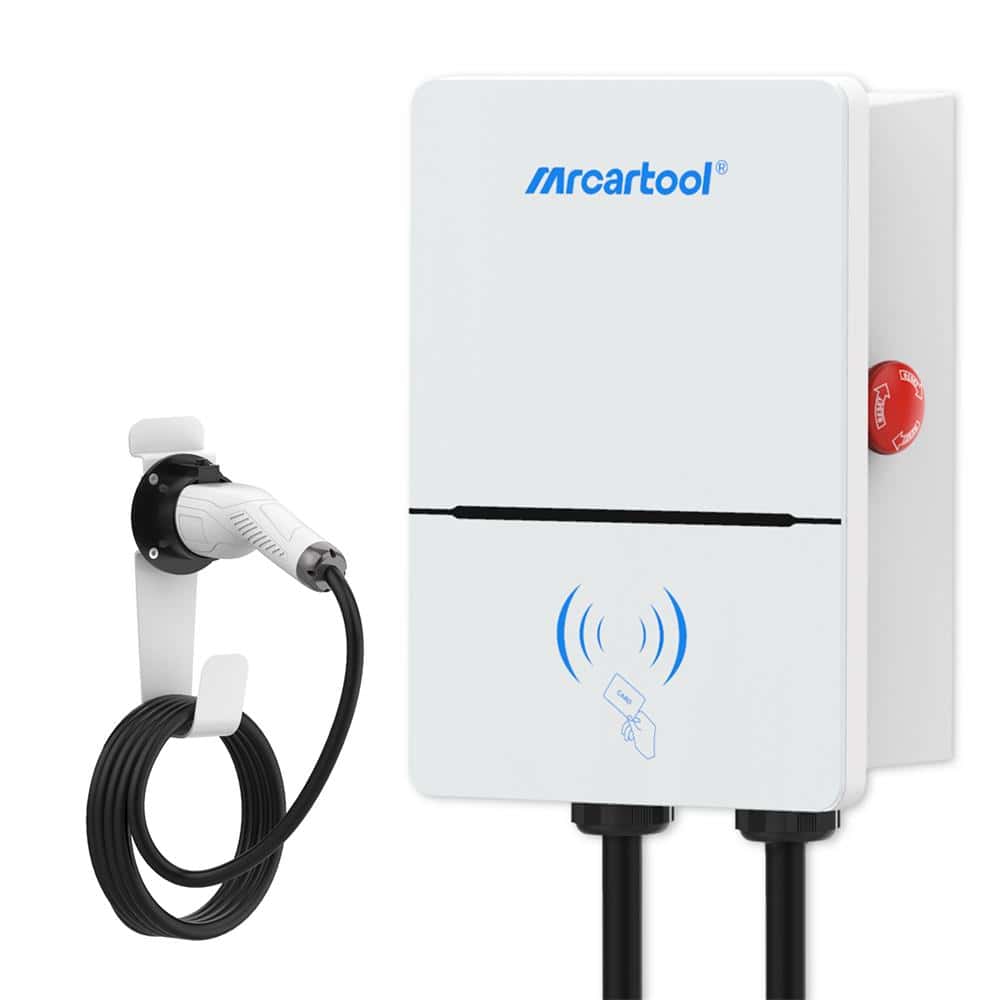

MRCARTOOL S310 Caricabatterie domestico EV Wallbox 32A 7KW Livello 2 Pile di ricarica Montaggio a parete per EV

MRCARTOOL S310 EV Home Charger è il vostro partner affidabile per la ricarica rapida dei veicoli elettrici. Grazie alla protezione integrata contro le sovracorrenti e le correnti di dispersione, può essere installato come unità indipendente per garantire la vostra sicurezza. È possibile installarlo nel garage o in qualsiasi punto della casa.

Il prodotto è disponibile in due versioni per gli standard statunitensi ed europei. Prima dell'acquisto, selezionare il caricabatterie giusto in base al modello di auto.

MRCARTOOL S310 Manuale d'uso del caricabatterie Download>>

Come installare il caricatore domestico S310 EV:

1. Posizionare i fori in base alle dimensioni del backplane montato a parete, quindi praticare fori di 4-φ6*35 mm e inserire i tubi di espansione.
2. Bloccare le viti autofilettanti 4-M4*32 nel tubo di espansione e fissare il tabellone a parete alla parete.
3. Aprire il coperchio superiore della pila di ricarica, appendere la pila al tabellone a muro e bloccare le viti dal fondo della pila.
pila.
4. Passare il cavo di alimentazione da 3*6 mm attraverso la testa impermeabile corrispondente e collegarlo al terminale di ingresso corrispondente.
Bloccare le viti del pannello di copertura superiore.

Funzionamento del caricatore domestico S310 EV:

1. Inserire la stazione di ricarica EV (collegare la spina di ricarica)
2. Avviare la ricarica:
Metodo 1: Collegare il caricatore e avviare la ricarica;
Metodo 2: utilizzare la carta di ricarica designata per strisciare.
La spia verde lampeggia: indica una ricarica regolare.
Passare nuovamente la carta per terminare la ricarica.
Metodo 1: Estrarre il caricabatterie per terminare
la ricarica;
Metodo 2: Passare di nuovo la carta per terminare la ricarica
Rimettere la stazione di ricarica EV al suo posto

1. Per la prima installazione, è necessario prestare attenzione al cavo di alimentazione in base a IN-L (fuoco), IN-N (zero) e PE (terra) uno per uno; il filo del fuoco e il filo dello zero non possono essere invertiti.
2. Il PE (filo di terra) deve essere collegato a terra in modo affidabile.
3. Assicurarsi che l'interruttore di emergenza sia attivato dopo l'accensione.
4. Prima della ricarica, assicurarsi che la punta del caricabatterie EV sia libera.
dalle macchie e dall'acqua;
5. È vietato collocare la pila di ricarica all'interno dell'auto durante la ricarica.
